PostgreSQL 是客戶端/服務器關系數據庫管理系統 (RDMS)，今天我們就看圖體系化的學習下PostgreSQL的體系架構，并且我會和Oracle做一下對比，幫助大家加深印象。

1.總體架構

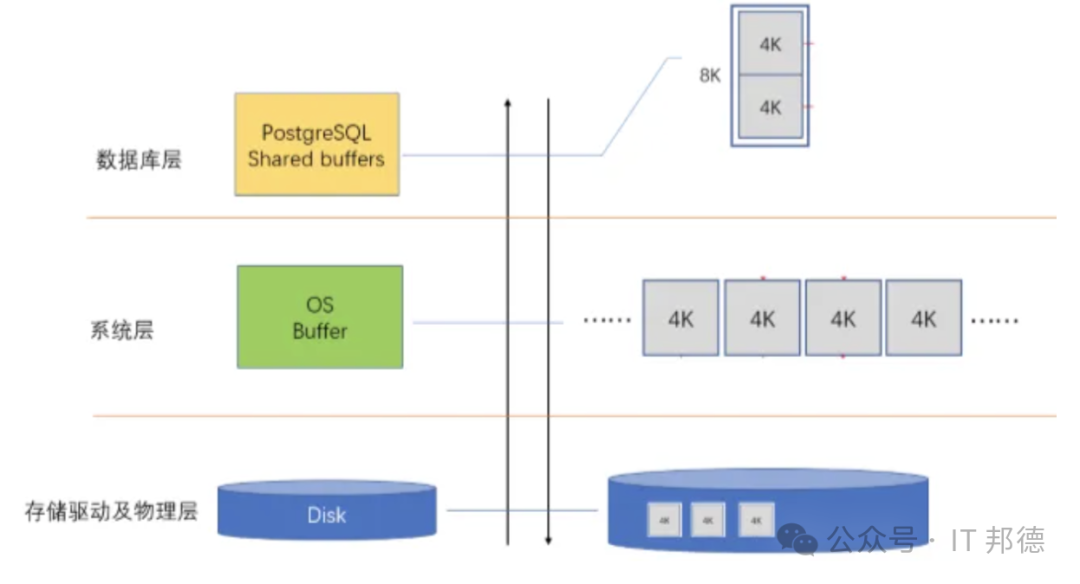

整體包括內存區域、配置文件、服務進程、磁盤存儲，同一臺物理服務器中可以運行多套實例，相互之間通過各自所服務的集簇的端口號來區分，很有特點的就是PG使用兩級緩存來提高數據庫的I/O效率。

2.物理結構

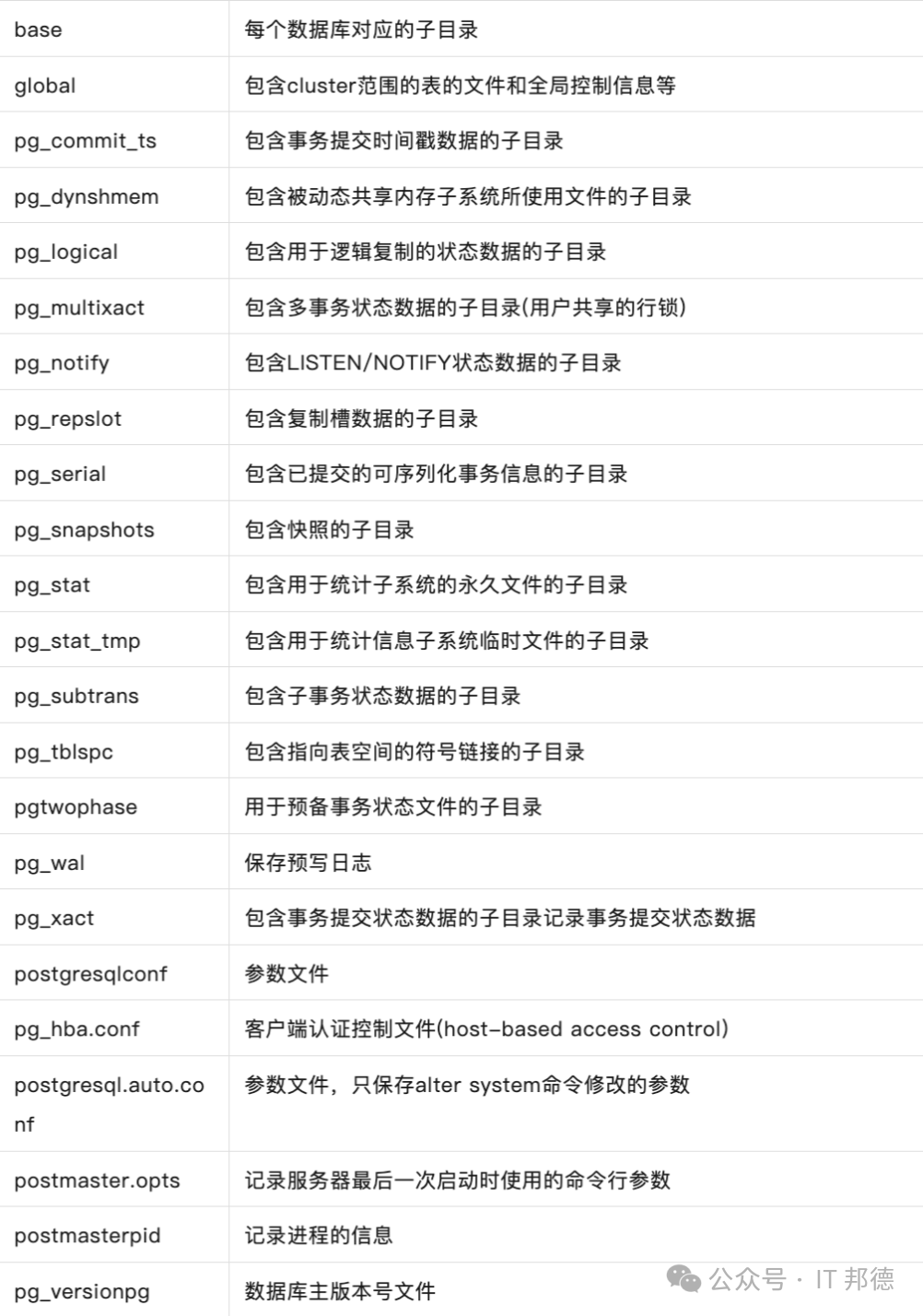

PostgreSQL的數據目錄，其中保存著配置文件、數據文件、事務日志和WAL日志等重要文件，所有用戶創建的數據文件和初始配置文件都可以在數據目錄中找到，在PG中一切皆目錄。

3.邏輯結構

在PostgreSQL中，數據庫本身也是數據庫對象，在邏輯上彼此分離。所有其他數據庫對象（如表、索引等）都屬于各自的數據庫。

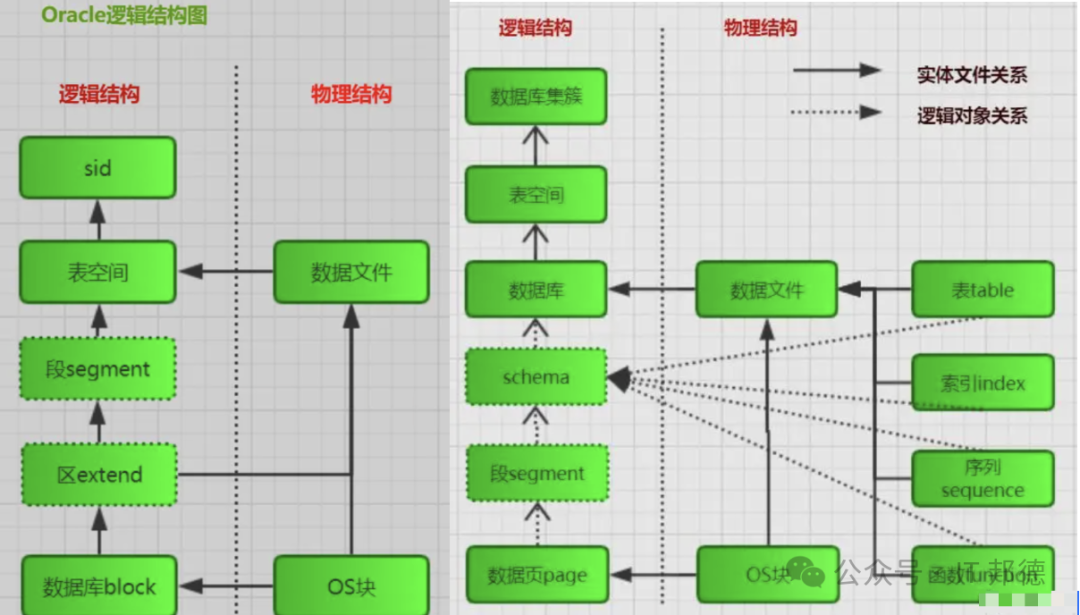

上面左邊是Oralce的邏輯架構，右邊是PG的邏輯架構，很明顯了吧！

通過管理schema，允許多個用戶使用同一數據庫而不相互干擾，可以將數據庫對象組織成易于管理的邏輯組，這么細粒度的管理也是PG的一大特色。

4.內存結構

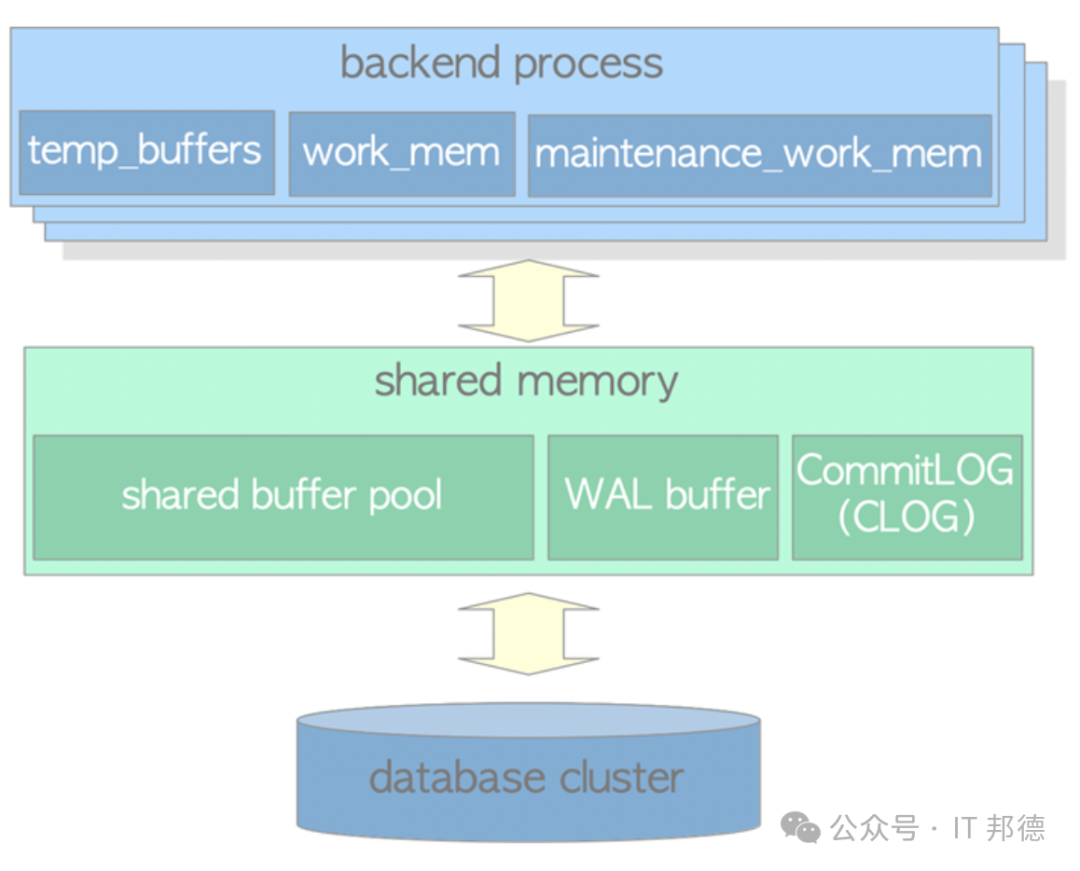

內存結構分為共享內存、本地內存，類似于Oracle的SGA和PGA。

4.1 本地內存

本地內存區域（Local mermory area)：每個后端進程分配供自己使用（用戶服務）

4.2 共享內存

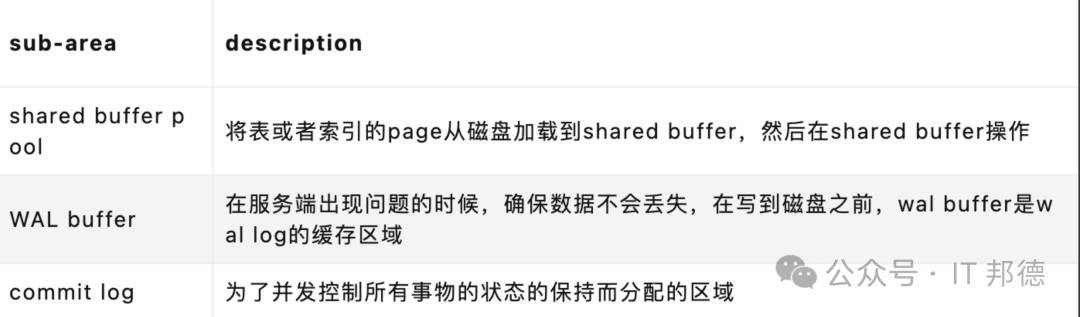

共享內存區域 (Shared mermory area)：服務器所有的進程使用

shared buffer pool類似于Oracle的database buffer cache。其大小由shared_buffers參數決定。

WAL buffer其大小由wal_buffers參數決定。類似于Oracle的log buffer。

5.進程結構

PostgreSQL數據庫的進程可以分為三類：后臺進程、后端進程或叫服務器進程、客戶端進程或用戶進程。

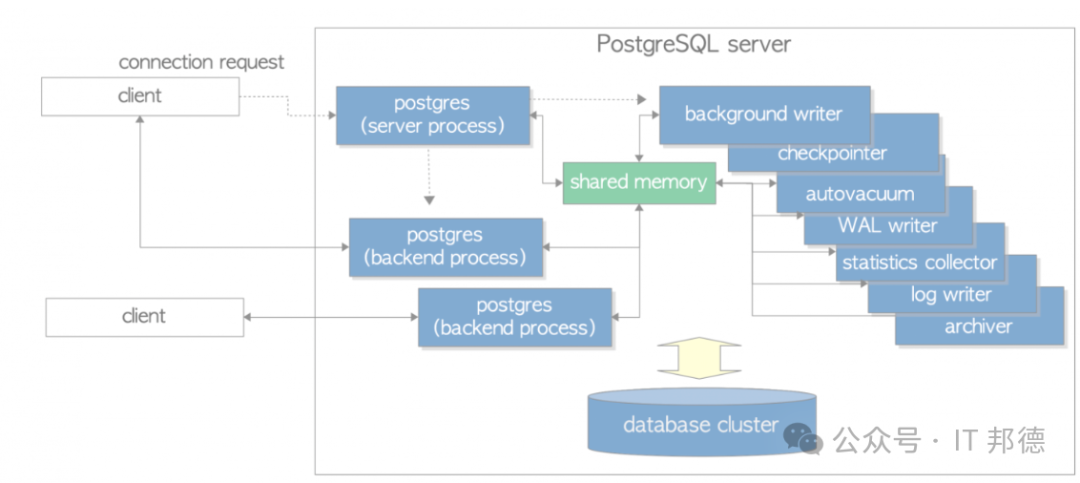

PG是關系型的數據庫，是多進程架構，這張圖顯示了一個PostgreSQL服務器的進程:一個postgres服務器進程，兩個backend進程，七個background進程和兩個客戶端進程。還演示了數據庫集群、共享內存和兩個客戶機進程。
