有幾個網工朋友留言說，在操作中遇到過各種各樣的問題。比如說由于公司服務器重啟導致出現下面的問題：

在Xshell里連接虛擬機映射時連接失敗；能夠連接上虛擬機的映射地址，但git pull時報錯無法解析hostname……

其實這些都是ip問題導致的，但主要還是虛擬機的網絡配置問題不清楚。

所以今天就給你們梳理下VM虛擬機的三種網絡工作模式。

01

VMware的三種網絡工作模式

vmware為我們提供了三種網絡工作模式,  它們分別是:

Bridged（橋接模式）、NAT（網絡地址轉換模式）、Host-Only（僅主機模式）。

進入vmware,  在選項欄的 "編輯" 下的 "虛擬網絡編輯器" 中看到VMnet0（橋接模式）、VMnet1（僅主機模式）、VMnet8（NAT模式）。

我們現在看到的VMnet0表示的是用于橋接模式下的虛擬交換機；VMnet1表示的是用于僅主機模式下的虛擬交換機；VMnet8表示的是用于NAT模式下的虛擬交換機。

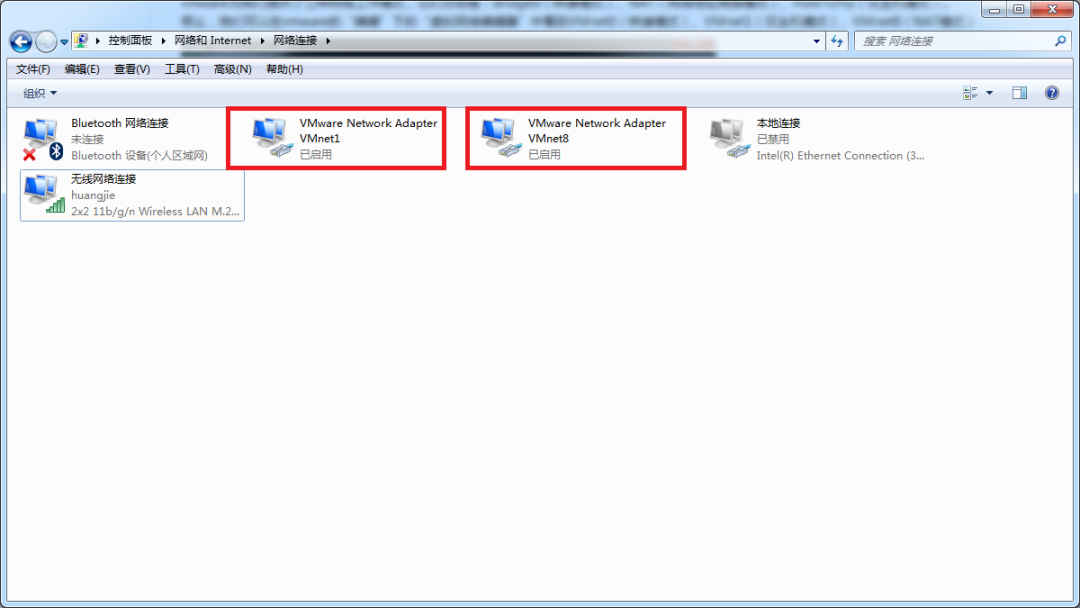

并且在物理機的網絡連接中可以看到兩張虛擬網卡VMnet1和VMnet8,  這兩種網卡分別作用于僅主機模式與NAT模式。

如果將這兩塊不小心卸載,  可以在vmware的 "編輯" 下的 "虛擬網絡編輯器" 中點擊 "還原默認設置"。

那VMnet0呢？這需要先系統了解一下三種模式，你就會有答案了。

02

Bridged-橋接模式

橋接模式是將主機網卡與虛擬機虛擬的網卡利用虛擬網橋進行通信。

在橋接的作用下,  類似于把物理主機虛擬為一個交換機,  所有設置橋接模式的虛擬機都將連接到這個交換機的一個接口上；

同樣物理主機也插在這個交換機中,  所以橋接下的網卡與網卡都是交換模式的,  可以相互訪問而不干擾。

虛擬機ip地址需要與主機在同一個網段,  如果虛擬主機要聯網,  則要求網關與DNS要與主機的網卡保持一致。

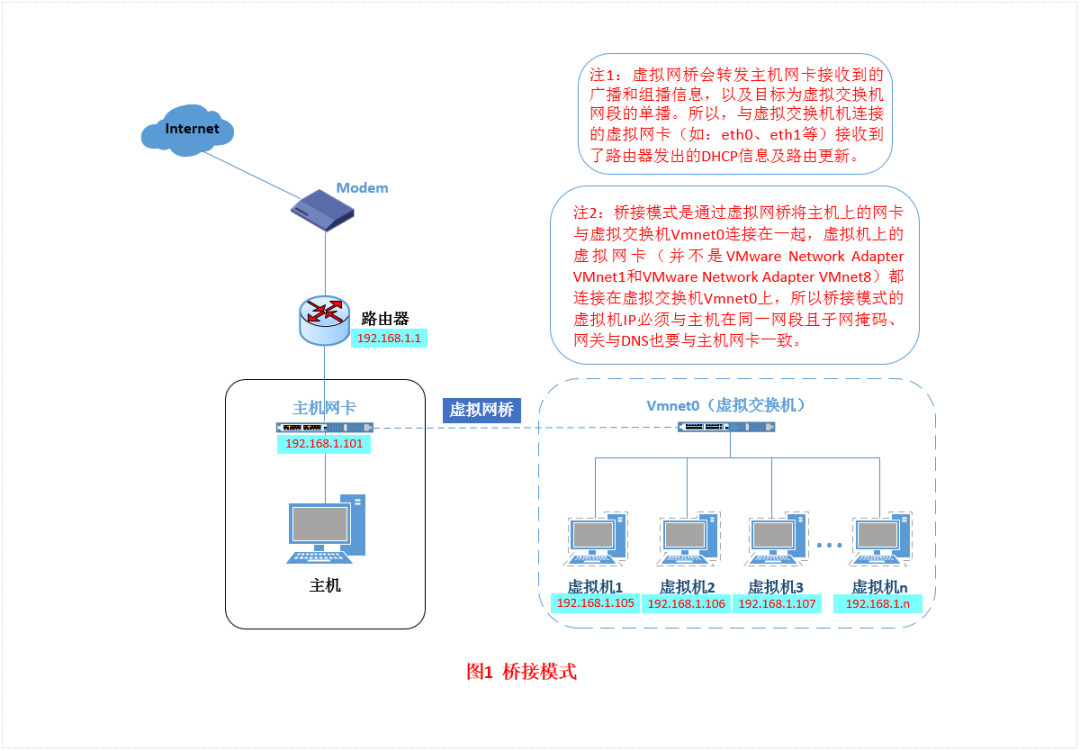

網絡的結構如圖：

那么在VMware中怎么設置呢？

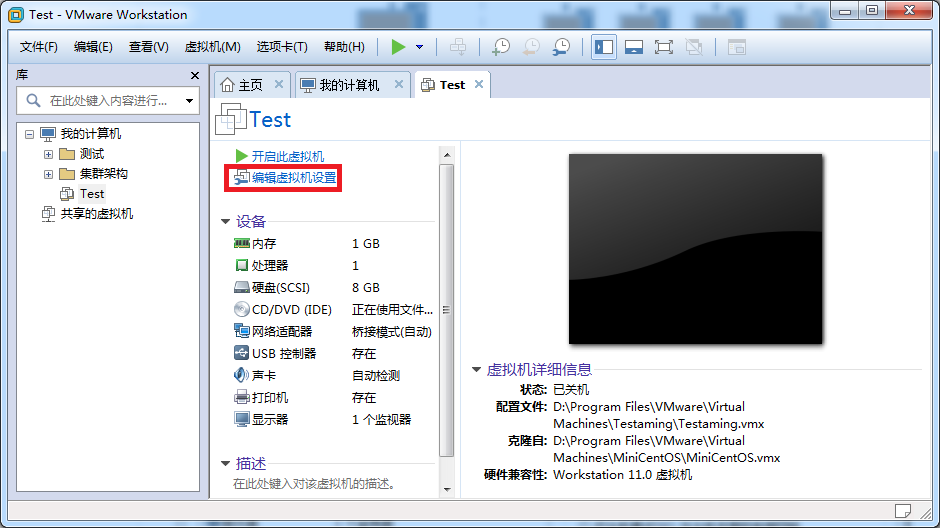

點擊編輯虛擬機設置，這個設置可以設置虛擬機的配置，自然包括網卡。

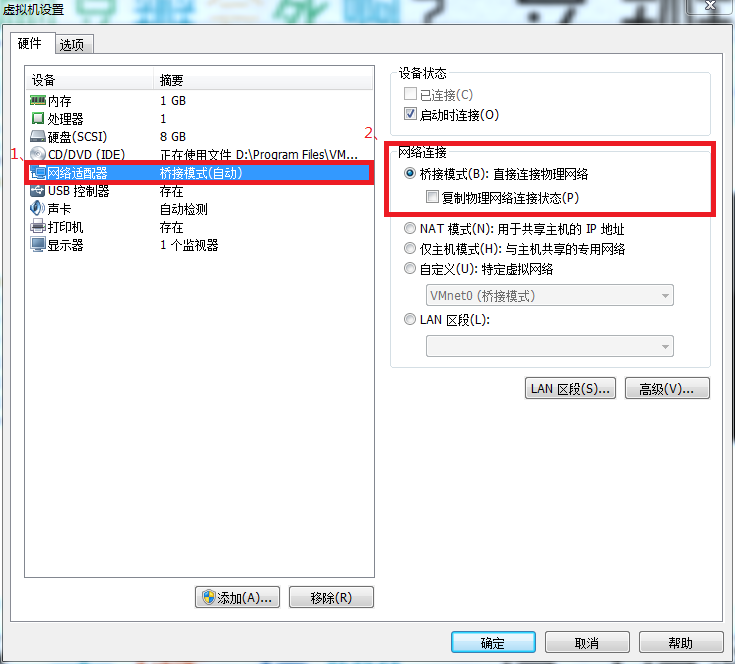

找到網絡適配器 ,  然后找到 橋接模式，點擊，然后點擊確定。

之后  查看一下主機的ip地址、網關、DNS等信息。

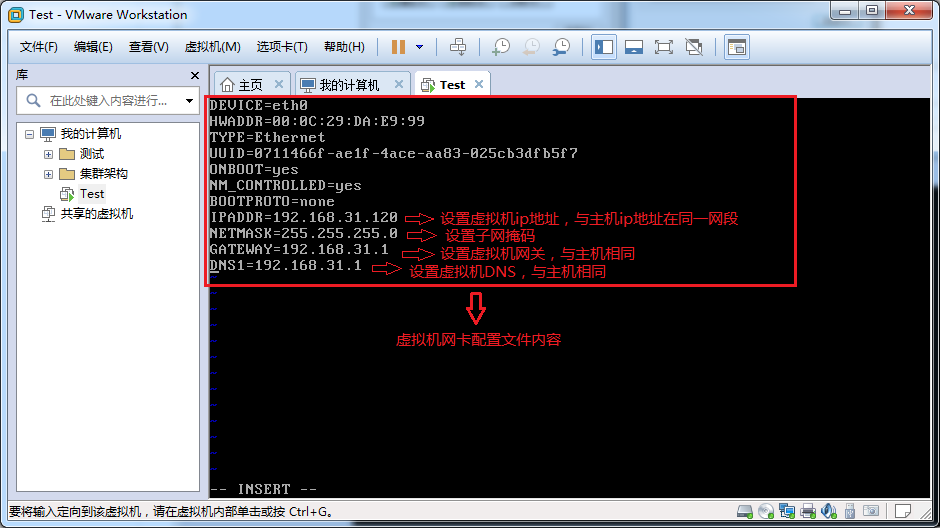

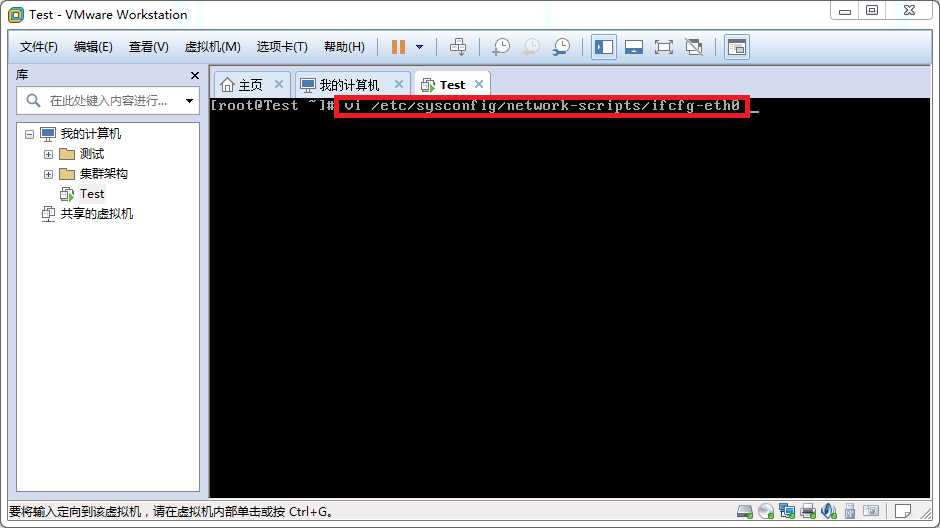

然后進如系統,  打開終端輸入 vi /etc/sysconfig/network-scripts/ifcfg-eth0，編輯網卡配置信息。

輸入以下內容：

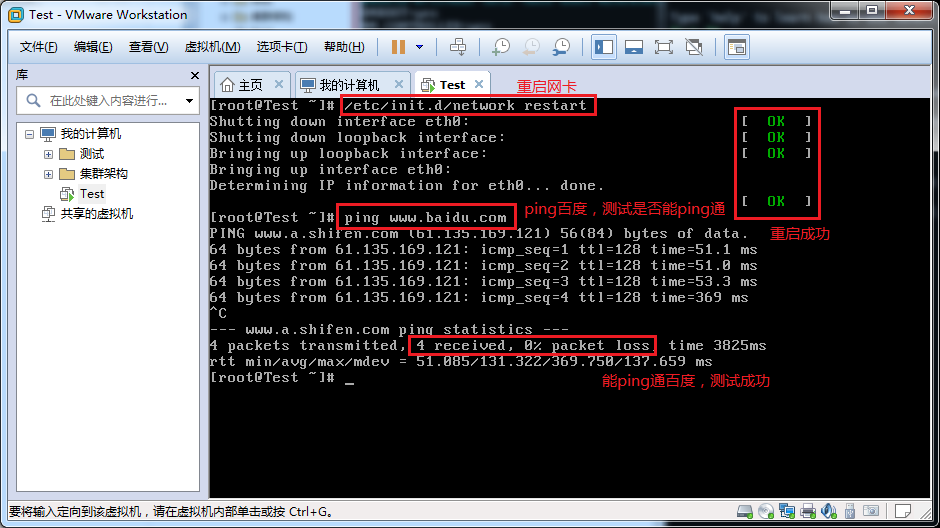

然后ESC返回命令模式，輸入 :wq! 保存退出,  然后重啟網卡或者重啟系統,  然后使用ping命令ping百度  看看能否接收到數據包。

如果能ping通百度,  配置完成。

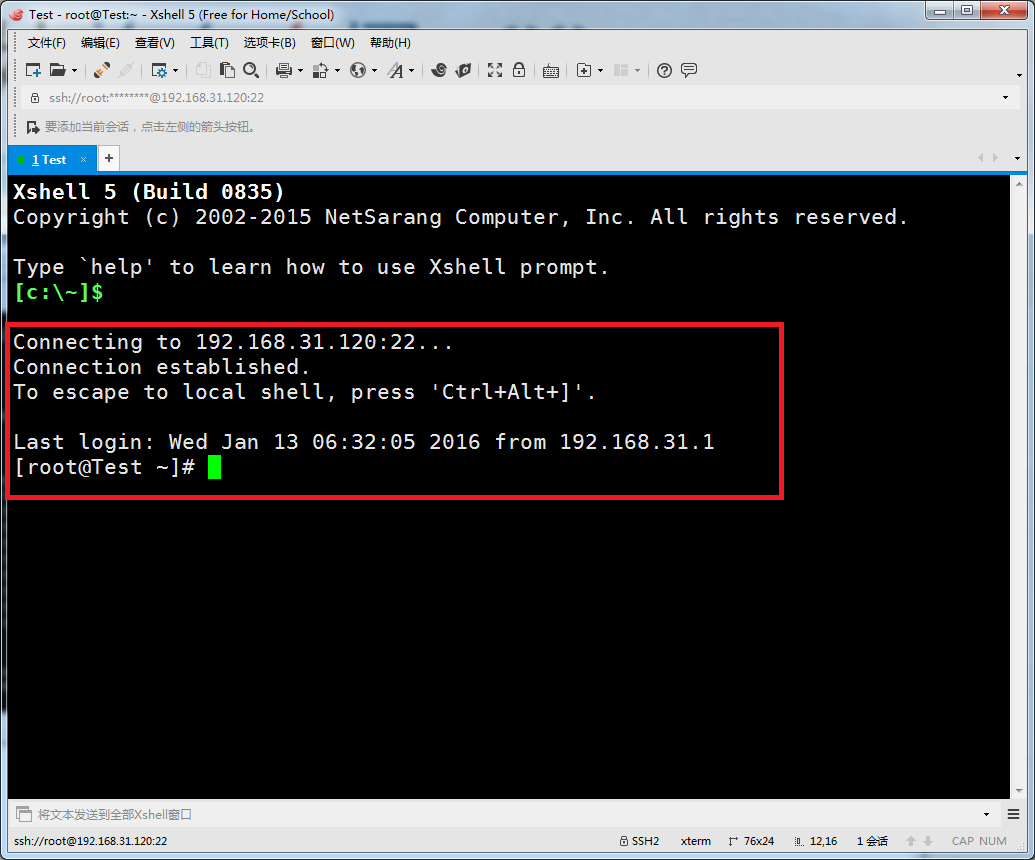

我們使用Xshell測試一下虛擬機與主機之間的連接，查看是否能夠進行信息交換。

可見主機與虛擬機通信正常。

注意：當前的網絡環境是ip資源很缺少或對ip管理比較嚴格的話,  那橋接模式就不適用。

我們可以把模式設置成NAT模式模式。

03

NAT-地址轉換模式

NAT模式是利用 NAT設備 和 DHCP服務器 ,  讓虛擬機可以聯網。

在NAT模式中，主機網卡直接與虛擬NAT設備相連，然后虛擬NAT設備與虛擬DHCP服務器一起連接在虛擬交換機VMnet8上，這樣就實現了虛擬機聯網。

這里給你補充一下DHCP和NAT的知識。

DHCP是動態主機配置協議,  是一個局域網的網絡協議。

指的是由服務器控制一段IP地址范圍,  客戶機登錄服務器時就可以自動獲得服務器分配的IP地址和子網掩碼。

擔任DHCP服務器的計算機需要安裝TCP/IP協議,  并為其設置靜態IP地址、子網掩碼、默認網關等內容。

打開該功能后,  路由器會根據所在局域網的IP網段自動分配IP地址,  不用自己去設置IP地址,  關閉后則需要自己手動去設置IP地址。

NAT（Network Address Translation,  網絡地址轉換）是1994年提出的。

當在專用網內部的一些主機本來已經分配到了本地IP地址（即僅在本專用網內使用的專用地址）,  但現在又想和因特網上的主機通信（并不需要加密）時,  可使用NAT方法。

這種方法需要在專用網（私網IP）連接到因特網（公網IP）的路由器上安裝NAT軟件。

裝有NAT軟件的路由器叫做NAT路由器,  它至少有一個有效的外部全球IP地址（公網IP地址）。

這樣,  所有使用本地地址（私網IP地址）的主機在和外界通信時,  都要在NAT路由器上將其本地地址轉換成全球IP地址,  才能和因特網連接。

另外,  這種通過使用少量的公有IP 地址（私網地址）代表較多的私有IP 地址的方式,  將有助于減緩可用的IP地址空間的枯竭。

NAT模式借助虛擬NAT設備和虛擬DHCP服務器，使得虛擬機可以聯網。結構圖如下：

從上圖中我們可以看出,  主機網卡與虛擬NAT設備直接連接,  然后NAT設備與DHCP服務器均鏈接到VMnet8上,  這樣就實現了虛擬機聯網。

其中VMnet8虛擬網卡為了實現主機與虛擬機之間的溝通。

打開vmware的虛擬網絡編輯器，可以設置NAT參數及DHCP參數。

NAT參數

DHCP參數

同樣，點擊虛擬機設置調整網絡模式。

進系統，敲命令vi /etc/sysconfig/network-scripts/ifcfg-eth0。

保存退出，ping百度。

現在我們來驗證一下VMnet8的作用。禁用VMnet8，進入虛擬機重新ping百度。

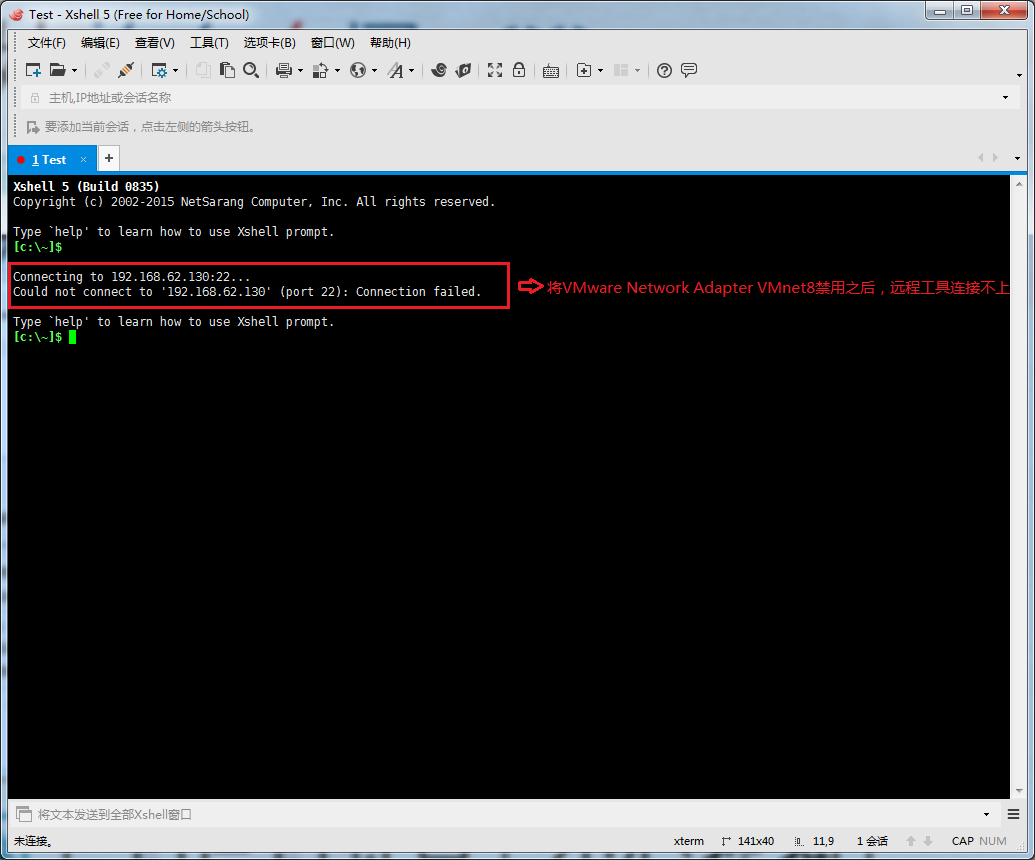

能通，用Xshell測試，發現不能連接。

重新啟動網卡VMnet8發現可以連接上了。

總結：用虛擬NAT設備和虛擬DHCP服務器來讓虛擬機聯網  而VMnet8是用來主機與虛擬機通信。

04

Host-Only-僅主機模式

Host-Only就是NAT模式刪了NAT設備,  用VMnet1網卡連接VMnet1虛擬交換機來與虛擬機通信的,  可見Host-Only將虛擬機與外部網絡隔離,  虛擬機只與主機相互通訊。

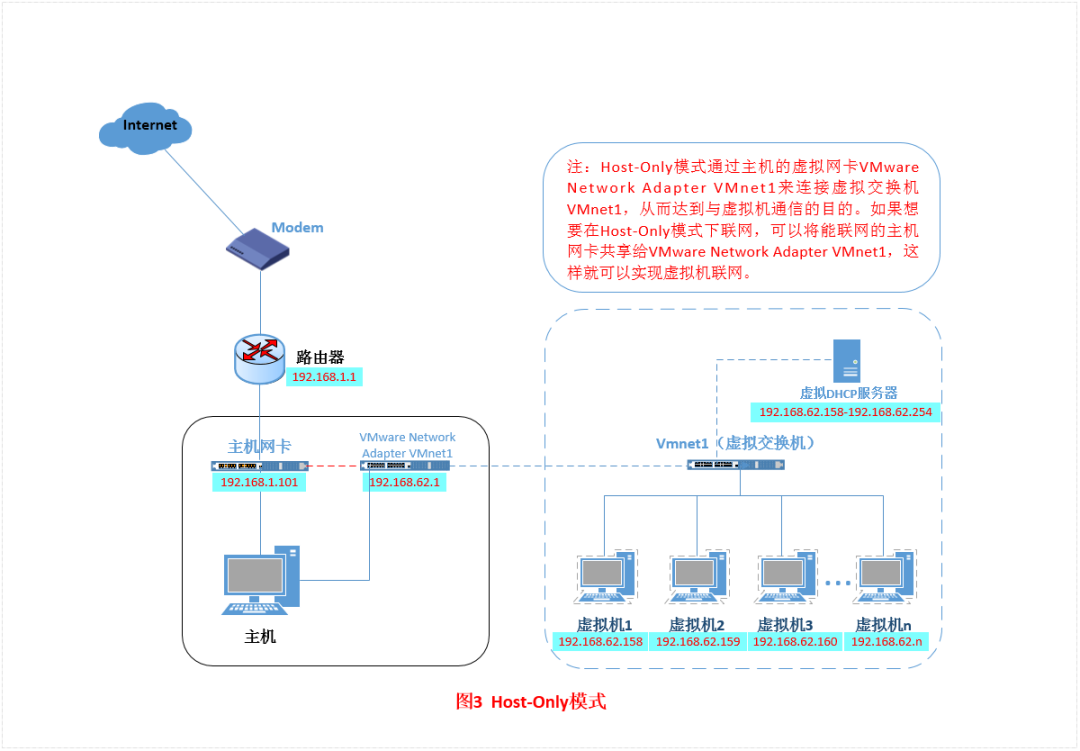

網絡的結構如圖：

要使虛擬機能上網,  可以把主機的網卡共享給VMnet1網卡。

同樣，打開虛擬網絡編輯器，然后配置一下 DHCP設置，配置一下起始和終止IP。

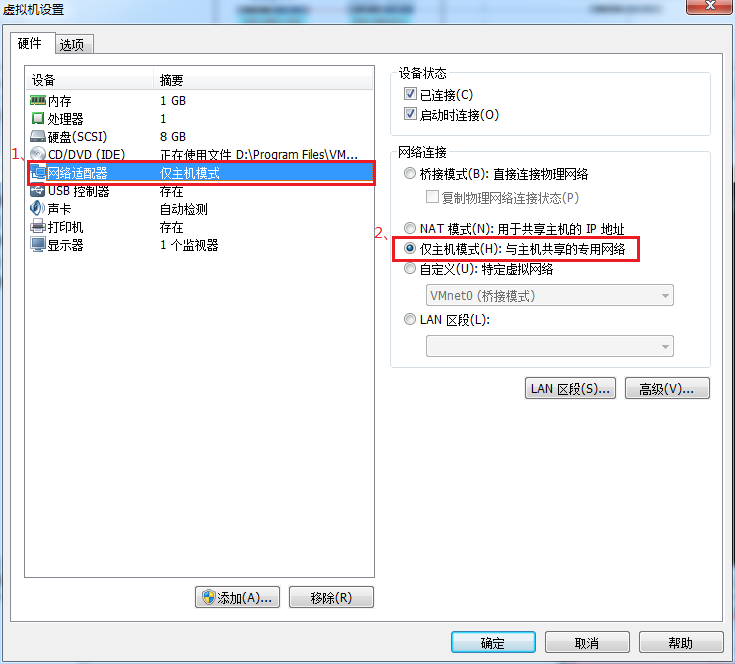

設置虛擬機的聯網模式：

然后同樣操作。

保存退出,  然后重啟網卡, 測試與主機之間的連通性。

可以通訊，這時我們讓虛擬機通信。

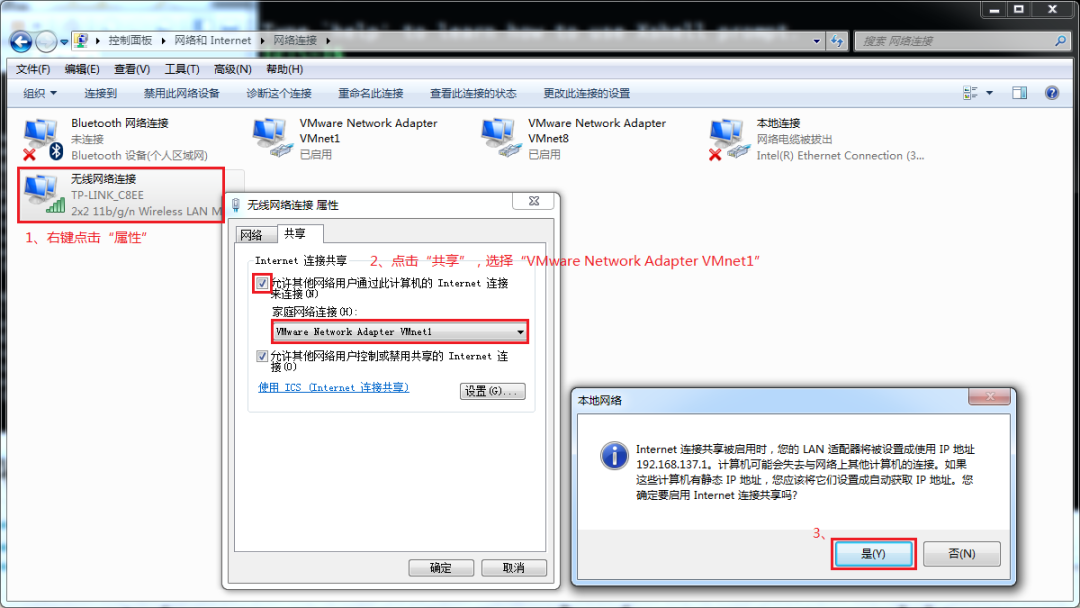

主機進入網絡連接，鼠標右擊上網的網卡屬性，選擇共享選項卡，勾選共享，下方選擇vM1網卡，點擊確定。

點擊確定，強制將VM1的ip設置成 192.168.137.1，然后調整虛擬機的DHCP的子網和起始地址。

配置網卡,  VM1網卡作為路由。

重啟網卡,  然后測試能否ping通百度以及遠程登錄。

測試結果證明可以使得虛擬機連接外網。

步驟基本和NAT一樣，設置固定IP時虛擬機IP要和VMnet1在同一網段，網關一致，DNS地址要和主機相同。
